La nueva era del tatuaje usa motores brushless

motor de corriente continua maquina de tatuar

En el mundo de los tatuajes, los artistas jóvenes, poco tienen que ver con los antiguos tópicos. Crean verdaderas obras de arte y usan la más moderna tecnología. Todos conocen el “Swiss made” de los motores brushless maxon motor.

La era de marineros y roqueros terminó definitivamente. El mundo del tatuaje evoluciona, se aleja de los locales lúgubres donde barbudos tatúan corazones en los brazos. Ahora son estudios luminosos equipados con las más novedosas tecnologías como los últimos modelos de máquinas de tatuar que en su interior guardan los motores DC de maxon motor,  donde a diario artistas jóvenes y con talento hacen sus trabajos. Este es el caso de Alena Lizier, quien con 24 años es la propietaria de un local de tatuajes en, Suiza. “Por favor, quitaos los zapatos para entrar”, dice ella. La higiene es primordial. Bienvenidos al nuevo mundo del tatuaje.

A este estudio de tatuaje viene todo tipo de gente, de policías a banqueros, pasando por peluqueras. Se ha logrado aceptación social de los tatuajes, incluso están de moda. En la nueva era del tatuaje los dibujos cuidan mucho el detalle y son mucho más realistas, podría decirse que son obras de arte. Esto está directamente relacionado con las nuevas tecnologías. La máquina de bobina originaria se está sustituyendo cada vez más por las nuevas máquinas de tatuar rotativas que funcionan con pequeños motores DC. Los nuevos modelos son capaces de  trazar líneas muy finas. Aparte de ser más ligeros y silenciosos. Por este motivo, los motores de corriente continua de maxon motor son perfectos para esta aplicación. Los fabricantes de las mejores máquinas de tatuar del mundo entero llevan el “Swiss Motor” de maxon motor en los datos técnicos de sus productos. El motor DC de maxon motor es sinónimo de fiabilidad y durabilidad. Los tatuadores a diario trabajan con sus máquinas y exigen que duren muchos años.

La primera máquina inalámbrica lleva un motor DC altamente eficiente

motor de corriente continua maquina de tatooEnrico Friedli, de Swisstattoomachine, es uno de los primeros que reconocen estas ventajas. Sus máquinas de tatuar están a la venta desde 1998 y desde entonces han alcanzado mucha popularidad. Desde el primer momento, el apostó por motores DC de alta calidad maxon motor, y resultó ser todo un éxito. “El motor de corriente continua de maxon motor era la diferencia con todas las demás máquinas. Así destacamos por encima de la competencia”. A día de hoy sigue recibiendo sus primeras máquinas, las cuales solo suelen necesitar una pequeña revisión para volver a trabajo diario.

En la actualidad, Swisstattoomachine vende al mundo entero, de EE. UU hasta China. Otros muchos fabricantes emplean motores DC maxon motor, Enrico Friedli sigue destacando sobre el resto. Tras desarrollar un nuevo producto durante tres años y medio, saca al mercado la primera máquina de tatuar a batería. y está causando furor. “Unchained”  la maquina inalámbrica lleva en su interior un motor DC RE 13 maxon motor. Este motor DC provisto de escobillas de metal precioso y una potencia de 2,5 W, por su eficiencia, es el perfecto para usar con baterías. Además, de muy silencioso, no tiene casi vibraciones. Y también: ligero, un factor fundamental, la máquina de tatuar a menudo se sostiene durante horas en la mano. Con 140 gramos, “Unchained” pesa solo 20 gramos más que la “Heidi” su predecesora con cable.

“Este motor Dc nos hace destacar de la competencia”

Mas libertad de movimientos para tatuadores

Alena Lizier no oculta su entusiasmo cuando sostiene por primera vez la nueva máquina. “Perfecto. Tengo muchísima más libertad de movimiento y no estoy todo el rato pendiente del molesto cable”. Además es mucho más higiénico, aunque se envuelva el cable de la antigua máquina de tatuar en plástico antes de cada uso. Vuelve a prestar su atención al cliente esta artista del tatuaje, terminándole un motivo de flores en su pierna. Mete la punta en tinta y traza cuidadosamente una línea muy fina, esto solo es posible con las nuevas máquinas que montan motores DC de precisión. La tinta entra con las agujas en la capa intermedia de la piel, donde permanecerá el resto de su vida. Alena Lizier tiene la profesión soñada: “Comparto mi arte con personas a diario. ¿Hay algo más bonito?”

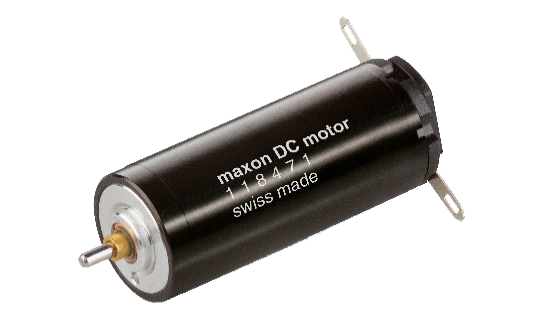

motor de corriente continua maxonMotor de corriente continua RE 13 de maxon motor (2,5 W) con escobillas de metal precioso. Su bobinado sin hierro, exclusivo de maxon motor, y gracias a sus imanes de neodimio, da un 90% del rendimiento.

Motor de corriente continua EtherCAT

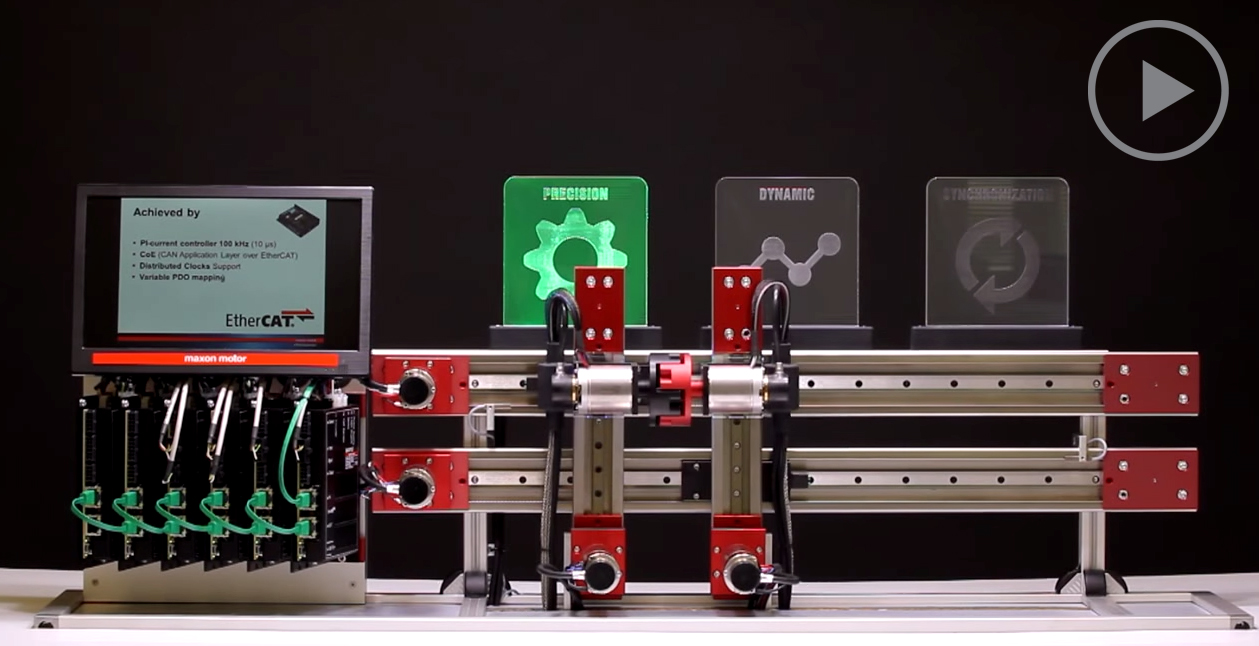

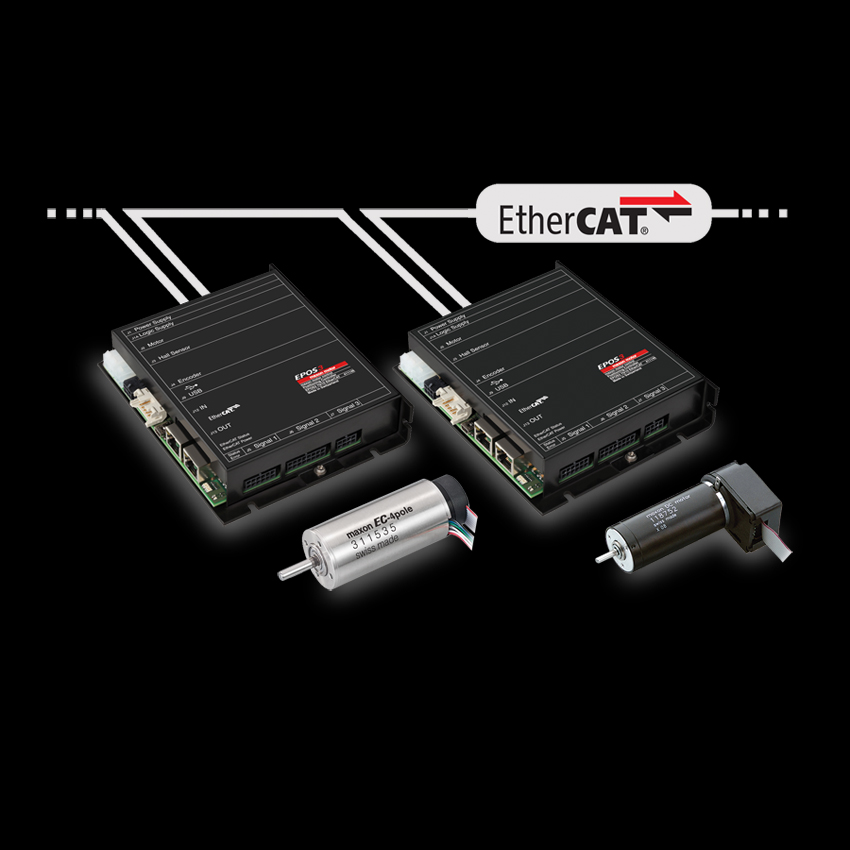

Perfecta sincronización de motores de corriente continua a través de EtherCAT

motor de corriente continua ethercat sincronizacion perfecta

Motor DC alta resistencia

motor de corriente continua HD para condiciones extremas



Pequeño motor de corriente continua HDmotor de corriente continua extremo

Está diseñado para trabajar en las condiciones más extremas, resiste más de 200ºC, elevadísimas presiones y grandes impactos. Puede trabajar bañado en aceite o agua. Este motor brushless, se utiliza en instalaciones de perforación petrolífera. El motos dc va en la cabeza del taladro a miles de metros de profundidad, haciendo funciones de control de dirección en la perforación.

Todo en motores de corriente continua

Todo en motor CC

Motores de corriente continua (motor cc)

motor cc pequeño

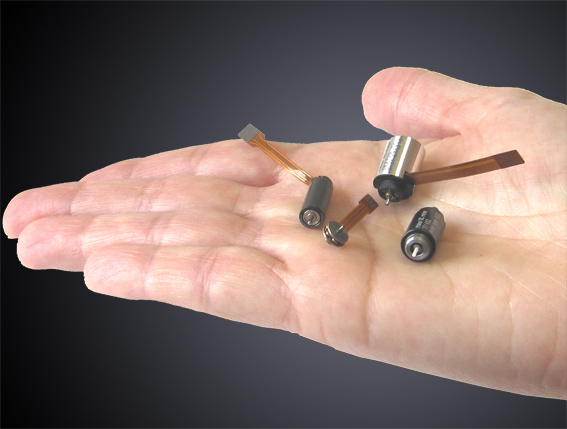

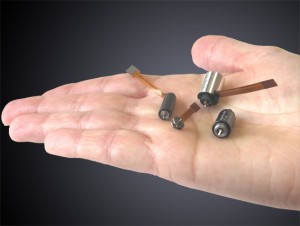

motores de corriente continua de precisión de diámetros menor de 10 mm.

motores DC y motores brushless, motores DCX customizables online a la medida de tu aplicación. Motores planos brushless es decir motores de corriente continua sin escobillas de tipo plano para espacios reducidos.

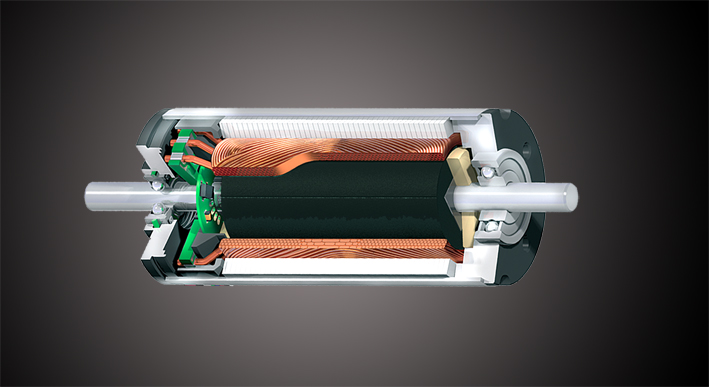

motores de par de cuatro polos, reductoras de engranajes rectos y planetarios, husillos integrados en motores DC y motores brushless para desarrollar movimiento lineal preciso, encoders, tacodinamos y resolvers analógicos, y controles de movimiento y posición.motor cc brushless 4 polos



Integracion motores de continua, redes EtherCAT y CANopen

integración servo motor EtherCAT (redes)



integración servo motor ethercat, motor dc, motor brushlessSi tienes poco espacio necesitas un servo motor EtherCAT

A veces un motor Simotics ® es demasiado grande para el espacio disponible. La solución puede venir con un motor de corriente continua o motor Brushless  hasta de 4 mm de diámetro. También existen motores brushless, sin escobillas, de tamaño reducido, de formato plano.

Los motores cc  lineales se integran facilmente en red CANopen y Profibus® o Profinet®, con módulos Gateways o pasarelas del tipo PLUGIN.

También se comunican con DeviceNet , Ethercat y otros buses de campo.

Motor lineal

motor lineal de corriente continua

Motor lineal de corriente continua

Motor lineal de corriente continua

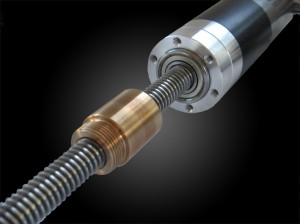

Motor CC o motor brushless DC, se monta en fabrica junto a la reductora husillo y tuerca. Este conjunto resulta muy ventajoso por la solución mecánica y por el precio.

Hace falta un rodamiento de apoyo en el extremo. La rosca del husillo puede ser métrica, trapezoidal o de circulación de bolas. Se pueden encargar diferentes longitudes.

La ventaja es que el motor de corriente continua la reductora y el husillo ya vienen acoplados de fábrica.

Fuerza axial, eje del motor DC

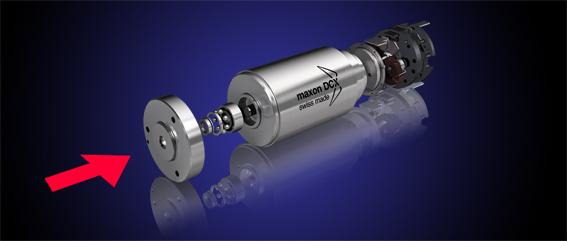

Fuerza axial en el eje del motor DC

Esta fuerza que soporta el eje del motor DC no debe superar los limites del fabricante, para evitar daños en el rodamiento. A veces se diferencia la fuerza axial, en estática y dinámica.

Cuando se habla de máxima fuerza axial estática en el eje de un motor DC se refiere a la que soporta el eje del motor de corriente continua durante el montaje del piñón o polea a presión.

Aquí se puede diferenciar entre fuerza axial con eje (trasero) apoyado o sin apoyar.motor dc fuerza axial

La fuerza axial dinámica es la que soporta el eje cuando el motor CC está girando.

Típicamente cuando el motor de corriente continua mueve un husillo directamente acoplado al eje del motor, esta fuerza es igual a la fuerza lineal que mueve la carga. Cuanto menor sea la fuerza axial dinámica, más larga será la vida en servicio del rodamiento frontal del motor de corriente continua.

brushles motor plano

Motores Brushless Flat de larga vida util

Motores brushless flat

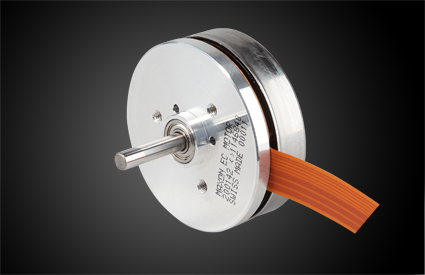

Motor Brushless Flat. 45 mm de diámetro. 30 W. Alto par. Con sensores de efecto Hall.

Adiós al mantenimiento gracias a los motores brushless.

Este motor DC es un motor de corriente continua pero también al mismo tiempo es un motor sin escobillas.

A menudo  se le denomina motor Brushless. En este caso es del tipo plano o Flat. Al no tener escobillas no requiere mantenimiento.

Proporcionan un elevado par, son muy dinámicos y silenciosos.

Escobillas de metal precioso

Escobillas y Sistemas de conmutación en los motores DC

La vida de los motores de corriente continua con escobillas está limitada por el desgaste de la escobilla, o el conjunto escobilla-colector de los motores DC.

Este desgaste no está originado por la fricción entre escobilla y colector. Sin embargo la vida util de los motores de corriente continua está limitada por la chispa de la conmutación. Esta chispa de inocente aspecto, en realidad es un arco voltaico dentro del cual hay un estado de plasma que vaporiza los materiales de la escobilla y colector de los motores dc. Funciona como un sistema de electroerosión.

Escobillas de metal precioso

motores dc escobillas

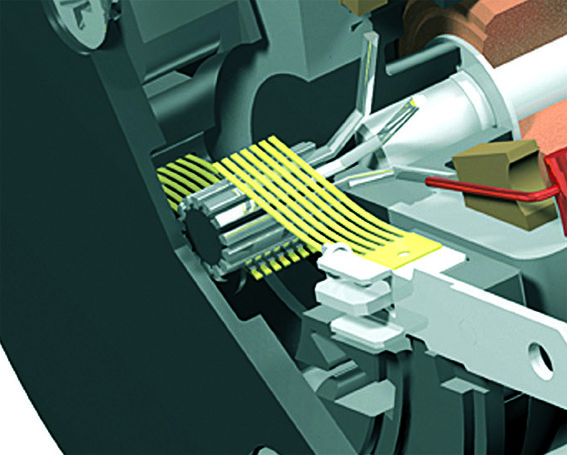

Sistema escobilla colector de un motor CC. La escobilla de metal precioso está compuesta de 7 diferentes láminas de contacto para evitar vibraciones y resonancias.

Reducir la chispa

Las escobillas de metal precioso garantizan un contacto de baja resistencia incluso después de prolongados períodos de actividad. Los materiales empleados, normalmente aleaciones de platino y plata, no se corroen. Sin embargo su reducida superficie de contacto impide trasmitir grandes corrientes. En este tipo de motores de corriente continua encontramos sistemas de filtro CLL para amortiguar la chispa. Se trata de micro condensadores del tipo SMD que están conectados a cada delga del colector. Al conectarse el circuito capacitivo con la inductancia de la bobina, la chispa desaparece, haciendo que la vida en servicio del motor alcance cifras inusitadas > 10.000 horas en funcionamiento en continuo.






Escobillas de grafito para grandes corrientes

colector escobilla motores dc

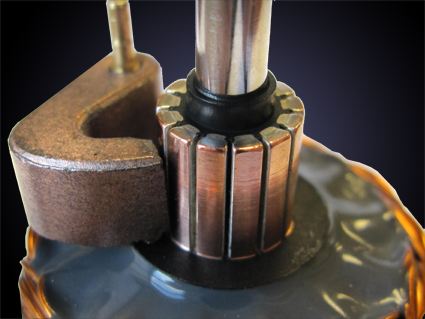

Escobilla de grafito con colector de cobre de 13 delgas o segmentos. A mayor número de delgas, menor es la chispa de la conmutación.  Para aplicaciones muy dinámicas.

La escobilla de grafito de este motor de corriente continua esta compuesta de grafito y cobre al 50 %. La superficie de contacto de la escobilla con el colector es mucho más grande, permitiendo trasmitir mas amperios,  mas adecuada para aplicaciones con arranque, parada y elevados pares de aceleración y frenado dinámico.
